前言：多组分配气的材质痛点

在计量检定、环境监测、工业过程控制等领域，动态配气仪承担着标准气体配制的核心任务。无论是汽车尾气分析仪的5组分检定（CO、CO₂、NO、SO₂、H₂O）、工业VOCs的多组分标定，还是腐蚀性气体（Cl₂、HF、SO₂）的安全配制，都对配气系统的管路材质提出了共同的挑战：

· 交叉反应：NO与O₂接触生成NO₂，SO₂与H₂O反应生成亚硫酸

· 吸附残留：气体切换时管路残留，需要长时间吹扫

· 浓度漂移：腐蚀性气体在管路表面形成吸附层

· 腐蚀泄漏：长期接触腐蚀性气体导致管路损坏

这些问题的根源在于管路材质的选择。本文将从技术角度解析PFA、PTFE、316L不锈钢三种材质的性能差异，并探讨明尼特MR-D系列配气仪如何通过合理的材质选择解决这些行业痛点。

一、三种材质的核心性能对比

1.1 材质发展历史简介

PFA（全氟烷氧基树脂）的发展历程

PFA由美国杜邦公司于1972年首次商业化生产，商品名为Teflon PFA。作为PTFE的改性产品，PFA保留了聚四氟乙烯的优异化学稳定性，同时通过引入全氟烷氧基侧链，显著改善了熔融加工性能。20世纪80年代，随着半导体工业的快速发展，PFA因其超低吸附特性和高洁净度，成为高纯气体输送管路的首选材料。目前，PFA已广泛应用于计量检定、半导体制造、生物医药等对材料纯度和耐腐蚀性要求极高的领域。

PTFE（聚四氟乙烯）的发展历程

PTFE由美国杜邦公司化学家Roy Plunkett于1938年意外发现，1945年以Teflon品牌商业化。作为最早开发的氟塑料，PTFE以其"塑料王"的美誉著称，具有极低的表面能和卓越的化学惰性。20世纪60年代，PTFE开始应用于化工防腐领域；70年代后，随着加工技术的进步，PTFE管材和密封件在气体分析仪器中得到广泛应用。至今，PTFE仍是性价比最高的防腐蚀材料之一。

1.2 关键参数对比

1.3 吸附特性对比

吸附是影响配气浓度稳定性的核心因素。实验测试三种材质对SO₂的吸附特性：

关键结论：PFA和PTFE的吸附量仅为316L不锈钢的1/40～1/80，在多组分交替配制场景中可显著降低交叉污染。

二、防腐蚀材质在配气系统中的应用

2.1 混气室：气体混合的核心部件

传统配气仪的混气室通常采用316L不锈钢，内壁易吸附气体，且可能催化部分反应。采用PFA或PTFE内衬的混气室具有以下优势：

· 极低吸附：气体残留量<0.1ng/cm²

· 快速吹扫：切换组分后1分钟内即可降至背景水平

· 防催化反应：表面无催化活性，不会加速气体反应

· 耐腐蚀：可安全接触SO₂、NOₓ等腐蚀性气体

2.2 管路：气体输送的通道

管路材质选择直接影响配气系统的长期稳定性：

2.3 接头：系统密封的关键

采用316L不锈钢快插接头+PFA密封圈的组合：

· 快插式连接，无需工具

· PFA密封圈耐腐蚀性好

· 压力等级PN1.6MPa

2.4 实际应用案例：某省级计量院的经验

案例背景

某省级计量院化学计量所承担着辖区内环境监测仪器、工业气体分析仪器的检定校准任务。2020年起，该所开始使用PFA管路配气仪进行腐蚀性气体（SO₂、NO₂）的配制工作。

技术方案

· 设备配置：采用全PFA流路配气仪，混气室为PFA材质

· 气体种类：SO₂、NO₂、CO、CO₂等标准气体

· 配气浓度：ppm级至百分比级

· 使用频率：每周约20小时

应用效果

经验总结

· 吹扫效率提升：PFA管路的低吸附特性使气体切换后的吹扫时间从15分钟缩短至2～3分钟，大幅提高了检定效率。

· 浓度稳定性改善：SO₂等腐蚀性气体在PFA管路中的浓度漂移明显减小，配制精度从±2%提升至±1%以内。

· 维护周期延长：PFA管路对SO₂、NO₂等腐蚀性气体具有优异的耐受性，管路更换周期从6个月延长至24个月以上，降低了维护成本和停机时间。

· 交叉污染控制：多组分交替配制时，PFA管路的低吸附特性有效避免了组分间的交叉污染，提高了检定结果的可靠性。

三、明尼特MR-D系列的材质方案

3.1 三款产品的材质配置

三款产品的共同特征：独立气路设计 + PFA/PTFE + 316L不锈钢快插接头。

3.3 材质选择决策表

根据气体类型、精度要求和预算，可参考以下决策表选择合适的材质方案：

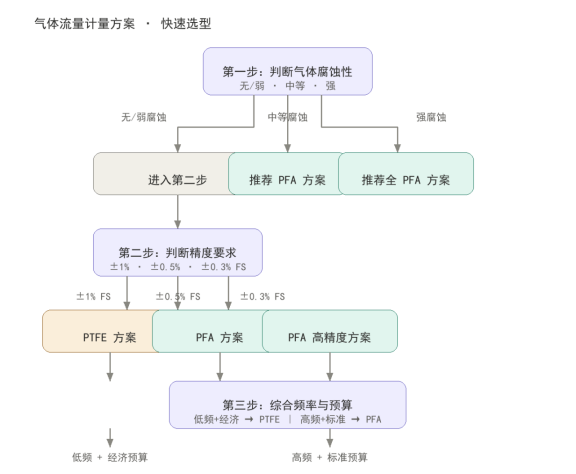

快速选型流程：

3.2 防交叉反应设计

MR-D系列通过以下设计解决交叉反应问题：

1. 独立气路

· 每种气体从气瓶到混气室全程独立管路

· 各支路设置单向阀+截止阀，防止倒流

· 氧化性气体与还原性气体物理隔离

2. 快速混合

· 气体在混气室中瞬间混合后立即输出

· PFA/PTFE内壁无催化活性

· 混合腔体积小（<30mL），气体停留时间<0.5秒

3. 自动吹扫

· 配气前：N₂吹扫10分钟

· 配气后：继续吹扫5分钟

3.3 核心技术参数

 四、不同场景的材质选择建议

4.1 汽车尾气检定场景

场景特点：

· 气体组分：CO、CO₂、NO、SO₂、H₂O（5组分）

· 腐蚀性：中等（SO₂、NO具有腐蚀性）

· 精度要求：±0.5%FS～±1%FS

· 使用频率：高频（计量院日常检定）

材质选择理由：

汽车尾气检定涉及SO₂、NO等腐蚀性气体，且需要多组分交替配制。PFA材质的低吸附特性可有效避免组分间的交叉污染，同时其耐腐蚀性可保证长期稳定运行。推荐采用PFA内衬混气室+PFA管路方案。

注意事项：

· H₂O湿度组分配制时，需确保管路干燥后再切换至其他组分

· 定期检查管路密封性，防止SO₂泄漏

4.2 工业VOCs监测场景

场景特点：

· 气体组分：苯系物、醇类、酮类等VOCs（3～8组分）

· 腐蚀性：无/低腐蚀

· 精度要求：±1%FS

· 使用频率：中等

材质选择理由：

VOCs气体通常不具有强腐蚀性，PTFE材质即可满足需求。PTFE具有极低的表面能，对VOCs的吸附极小，且成本相对较低，性价比高。

注意事项：

· 避免高沸点VOCs在管路内冷凝

· 定期用高纯N₂吹扫管路

4.3 半导体特气场景

场景特点：

· 气体组分：Cl₂、HF、SiH₄等特种气体（3～6组分）

· 腐蚀性：强腐蚀

· 精度要求：±0.5%FS或更高

· 使用频率：高频

材质选择理由：

半导体特气中的Cl₂、HF等具有极强的腐蚀性，316L不锈钢管路在数月内即可腐蚀穿孔。全PFA流路是唯一可靠的选择，可确保长期安全运行。

注意事项：

· 必须采用全PFA流路，包括接头密封圈

· 定期检查管路是否有裂纹或老化

· 配备气体泄漏报警装置

4.4 环境监测标定场景

场景特点：

· 气体组分：SO₂、NOₓ、CO、O₃等（4～6组分）

· 腐蚀性：中等

· 精度要求：±0.5%FS

· 使用频率：中等至高频

材质选择理由：

环境监测站点的标定工作涉及多种腐蚀性气体，且需要频繁切换。PFA材质的低吸附特性可缩短吹扫时间，提高标定效率。

注意事项：

· O₃配制需使用专用管路，避免与有机物接触

· 定期校准MFC，确保配气精度

4.5 科研实验室场景

场景特点：

· 气体组分：按实验需求定制（3～8组分）

· 腐蚀性：按气体类型确定

· 精度要求：按实验要求确定

· 使用频率：不确定

材质选择理由：

科研实验室的气体配制需求多样，建议根据具体气体类型选择材质方案。如涉及腐蚀性气体，优先选择PFA方案；如仅为常规气体，PTFE方案即可满足需求。

注意事项：

· 实验前确认气体类型和材质兼容性

· 预留管路清洗和更换的便利性

4.6 场景-材质匹配总表

 五、总结

防腐蚀、防吸附材质（PFA/PTFE）是解决多组分动态配气核心痛点的关键技术，其极低吸附特性和卓越耐腐蚀性，有效解决了交叉反应、吸附残留、浓度漂移等行业难题。

明尼特MR-D系列根据不同应用场景的需求，提供了从PTFE到PFA的梯度材质方案：

· MR-DF3：PTFE方案，满足常规多组分配气需求

· MR-DF2：PTFE方案/PFA方案，适合高精度检定场景

· MR-D02：全PFA方案，应对强腐蚀性气体挑战

选型建议：

· 常规场景选MR-DF3，性价比高

· 高精度检定选MR-DF2，精度达≤±0.8%FS

· 强腐蚀场景选MR-D02，全PFA流路(可选）安全可靠

*本文基于行业通用技术标准整理，具体产品参数以厂家最新发布为准。*
